РН-Ставропольнефтегаз

проведение лабораторных исследований
коррозионной активности кислотных композиций

Предмет исследования: Коррозионная активность кислотных композиций компании ООО «Зиракс-Нефтесервис».

Тип исследований: Тест на коррозионную активность образцов стали НКТ, применяемых на месторождениях ООО «РН-Ставропольнефтегаз» в среде кислотных композиций ООО «Зиракс-Нефтесервис».

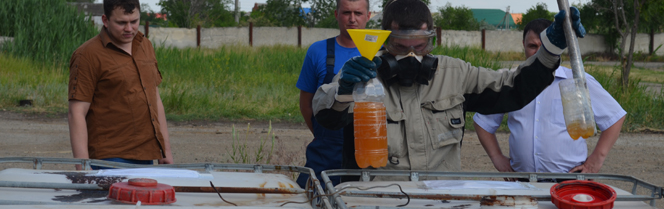

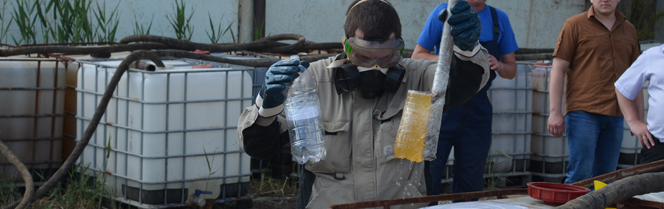

Место отбора проб: Производственная база ООО «Зиракс-Нефтесервис» в г. Нефтекумск.

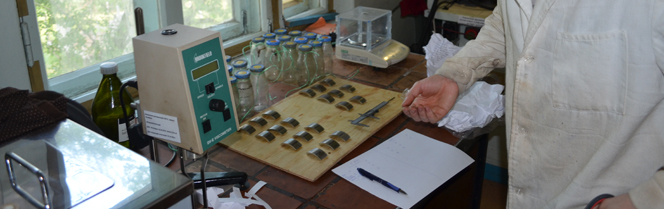

Место проведения исследования: Лаборатория ООО «РН-Ставропольнефтегаз»

Дата начала проведения исследования: 02.06.2015г.

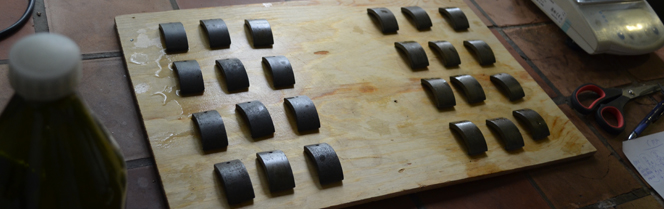

Испытуемые образцы стали:

Наименование марки испытуемой стали

Количество купонов

Сталь НКТ с хромом L-8013Cr

12 штук

Сталь НКТ N-80 (32Г2Ф)

12 штук

Выводы по результатам испытания
  • Тестирование кислотных композиций применяемых компанией ООО «Зиракс-Нефтесервис» проводились в соотвествии с ТИ № П1-01.03 ТИ-0002.
  • При допускаемой ТИ нормой скорости коррозии 0,02412 г/cм² за 12 часов, были получены следующие результаты:
    1. Кислота соляная ингибированная 12% со сталью L-8013Cr 0,005450 г/cм², что в 4 раза меньше предельно допустимого значения.
    2. Кислота соляная ингибированная 12% с добавлением плавиковой кислоты (дозировка 100 л/3м³) со сталью L-8013Cr 0,013133 г/cм², что в 1,8 раза меньше предельно допустимого значения.
    3. Кислотный состав Флаксокор-110 со сталью L-8013Cr 0,010938 г/cм², что в 2,2 раза меньше предельно допустимого значения.
    4. Кислотный состав Флаксокор-210 со сталью L-8013Cr 0,008614 г/cм², что в 2,8 раза меньше предельно допустимого значения.
    5. Кислота соляная ингибированная 12% со сталью N-80 (32Г2Ф) 0,001193 г/cм², что в 20 раз меньше предельно допустимого значения.
    7. Кислота соляная ингибированная 12% с добавлением плавиковой кислоты (дозировка 100 л/3м³) со сталью N-80 (32Г2Ф) 0,001008 г/cм², что в 24 раза меньше предельно допустимого значения.
    8. Кислотный состав Флаксокор-110 со сталью N-80 (32Г2Ф) 0,001130 г/cм², что 21 раз меньше предельно допустимого значения.
    9. Кислотный состав Флаксокор-210 со сталью N-80 (32Г2Ф) 0,001668 г/cм², что 14 раз меньше предельно допустимого значения.
  • Сравнительный анализ полученных результатов показывает, что средняя скорость коррозии стали L-8013Cr при взаимодействии со всеми кислотными композициями, в среднем в 7 раз выше, чем аналогичные показатели со сталью N-80 (32Г2Ф).
  • Исследования скорости коррозии при нанесении на образцы испытуемой стали уплотняющей смазки показали, что данная смазка имеет хорошую адгезию к поверхности металла, стабильность к высокой температуре и агрессивной среде, что снижает скорость коррозии в 7,5 раза на L-8013Cr и в 16 раз на N-80 (32Г2Ф), ввиду чего скорость коррозии фиксируется в диапазоне минимальных значений, а на ряде образцов потеря массы не зафиксирована.
  • Сравнительный анализ полученных результатов показал, что при использовании смазки на стали L-8013Cr скорость коррозии в 16 раз выше, чем на стали N-80 (32Г2Ф) при тех же условиях.

    • 400010, Россия, г. Волгоград, ул. Рокоссовского, д. 133
    Тел.: +7 (8442) 494 - 999
    Факс: +7 (8442) 499 - 444
    E-mail: service@zirax.com
